小口徑機械水表系列

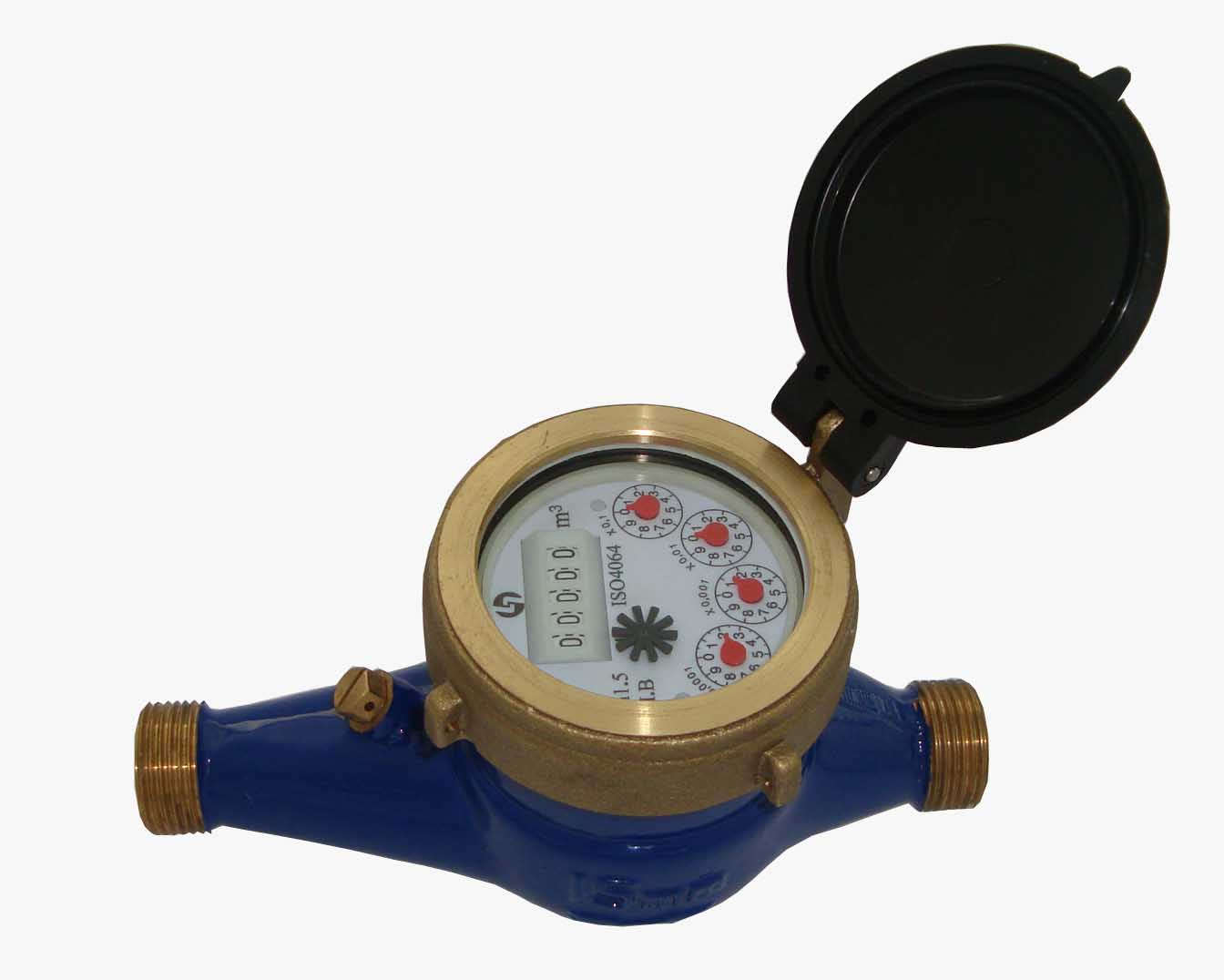

多流束旋翼干式冷水表(銅殼)DS04TAR-(15~50)E/H

用途:用來記錄流經自來水管道冷水的總量, 適宜家庭使用。
工作條件:
★ 水壓:不大于1.0MPa(10bar)
★ 水溫:不超過30℃
特點
★ 量程大 精確度高。
★ 性能曲線穩定。
★ 采用優質耐蝕材料,使用壽命長。
★ 傳動性能穩定可*。
★ 防磁結構。
★ 壓力損失小。
★ 抽真空的計數器,表玻璃不被霧化。
示值誤差:
從分界流量到過載流量為±2%;
從最小流量到分界流量(不包括分界流量)為±5% 。
本水表技術參數符合國際標準ISO 4064 規定,并取得質量體系ISO 9001認證。
參數尺寸 SPECIFICATION AND OVERALL DIMENSIONS

名稱 Description

單位
Unit

技術參數與尺寸
HYDRAULIC DATA AND DIMENSIONS

公稱口徑
Nominal size

mm

15

20

25

32

40

50

inch

1/2

3/4

1

11/4

11/2

2

過載流量(Q4)Overload flowrate

m3/h

3.125

5

7.875

12.5

20

31.25

常用流量(Q3)Permanent flowrate

m3/h

2.5

4

6.3

10

16

25

分界流量(Q2)Transitional flowrate

l/h

50

80

126

200

320

500

最小流量(Q1)Minimum flowrate

l/h

31.3

50

78.8

125

200

312.5

最小讀數 Min. reading

l

0.05

0.05

0.05

0.05

0.05

0.05

最大讀數 Max. reading

m3

99999

99999

99999

99999

999999

999999

最大工作壓力 MAP

MPa

1.0

1.0

1.0

1.0

1.0

1.0

壓力損失 ΔP at the Q3

MPa

< 0.063

< 0.063

< 0.063

< 0.063

< 0.063

< 0.063

L

mm

165

190

260

260

245

300

300

I

mm

245

292

380

384

373

428

428

H

mm

99

106

111

111

170

170

h

mm

23.5

27

29

29

65

65

B

mm

90

90

90

90

130

130



重量
Weight

不帶連接件
Without connections

Kg

0.93

1. 19

1.69

2.02

3.3

5.21

3.5

帶連接件
With connections

1.10

1.46

2.12

2.74

4.25

6.50

4.45

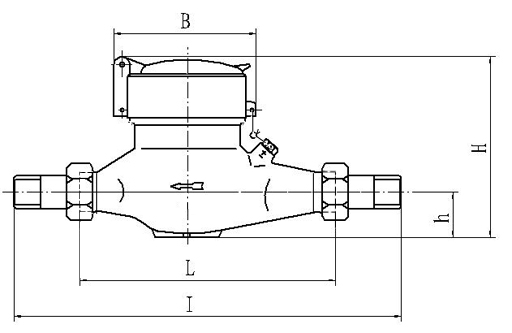

外形尺寸 OVERALL DIMENSIONS



流量誤差曲線 FLOW-ERROR CURVE                                                               壓力損失曲線 PRESSURE LOSS CURVE
